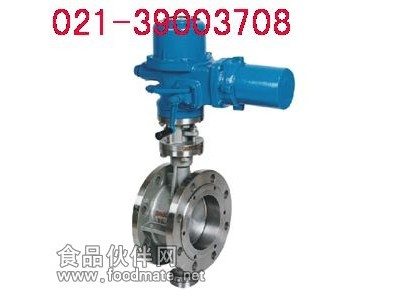

电动硬密封法兰蝶阀特点 ：本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
主要技术参数
公称通经DN（mm) 50～2000
公称药理PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
主要零部件材料
零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨
电动硬密封法兰蝶阀型号：D943H,D943H-10,D943H-25,D943H-10C,D943H-25C,D943H-10P,D943H-25P
电动硬密封法兰蝶阀连接尺寸：
| 公称通径（DN） | 主要尺寸 | 法兰尺寸和螺栓规格 | |||||||||
| 1.0MPA | 1.6MPA | ||||||||||
| L | H1 | H | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
| 50 | 108 | 285 | 370 | 160 | 125 | 100 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 112 | 300 | 390 | 180 | 145 | 120 | 4-18 | 185 | 145 | 118 | 4-18 |
| 80 | 114 | 310 | 410 | 195 | 160 | 135 | 4-18 | 200 | 160 | 132 | 8-18 |
| 100 | 127 | 320 | 440 | 215 | 180 | 155 | 8-18 | 220 | 180 | 156 | 8-18 |
| 125 | 140 | 330 | 460 | 245 | 210 | 185 | 8-18 | 250 | 210 | 184 | 8-18 |
| 150 | 140 | 340 | 500 | 280 | 240 | 210 | 8-23 | 285 | 240 | 211 | 8-22 |
| 200 | 152 | 400 | 610 | 335 | 295 | 265 | 8-23 | 340 | 295 | 266 | 12-22 |
| 250 | 165 | 480 | 730 | 390 | 350 | 320 | 12-23 | 405 | 355 | 319 | 12-26 |
| 300 | 178 | 500 | 750 | 440 | 400 | 368 | 12-23 | 460 | 410 | 370 | 12-26 |
| 350 | 190 | 530 | 850 | 500 | 460 | 428 | 16-23 | 520 | 470 | 429 | 16-26 |
| 400 | 216 | 580 | 930 | 565 | 515 | 482 | 16-25 | 580 | 525 | 480 | 16-30 |
| 450 | 222 | 620 | 1000 | 615 | 565 | 532 | 20-25 | 640 | 585 | 548 | 20-30 |
| 500 | 229 | 640 | 1060 | 670 | 620 | 585 | 20-25 | 715 | 650 | 609 | 20-33 |
| 600 | 267 | 680 | 1118 | 780 | 725 | 685 | 20-30 | 840 | 770 | 720 | 20-36 |
| 700 | 292 | 760 | 1250 | 895 | 840 | 800 | 24-30 | 910 | 840 | 794 | 24-36 |
| 800 | 318 | 840 | 1330 | 1010 | 950 | 905 | 24-34 | 1025 | 950 | 901 | 24-39 |
| 900 | 330 | 960 | 1500 | 1110 | 1050 | 1005 | 28-34 | 1125 | 1050 | 1001 | 28-39 |
| 1000 | 410 | 1050 | 1600 | 1220 | 1160 | 1115 | 28-34 | 1255 | 1170 | 1112 | 28-42 |
